En la segunda entrega de esta serie se explicó el circuito más básico en un bajo, consistente en un solo control de volumen. En la práctica, salvo algún modelo muy concreto, casi todos los bajos, aún los más sencillos, presentan un control más, el de tono.
Si recordamos cómo se construía el control de volumen, se usaban las tres patillas del potenciómetro. La señal de la pastilla se conectaba a una patilla, de la patilla central se sacaba la señal al jack de salida y la tercera patilla se conectaba a tierra. Este arreglo en electrónica es conocido como un «divisor de voltaje».
El potenciómetro de tono
Para montar un circuito de tono sólo usaremos dos patillas del potenciómetro y un condensador. Primero veamos la disposición y después trataremos de explicar el funcionamiento del circuito.
En la imagen anterior vemos una de las posibles combinaciones para montar el circuito de tono pasivo. El primer potenciómetro es el de volumen, recibe en la patilla 1 la señal de la pastilla y saca la señal al jack de salida desde la patilla 2.
Vemos un potenciómetro más, que está conectado por un extremo con la señal de la pastilla y en la patilla 2 tiene un condensador conectado a tierra por el otro extremo. Existen otras posibilidades de conexión, pero todas comparten la misma idea, de la señal de la pastilla o del jack se «desvía» un cable al potenciómetro de tono. A continuación mostramos el circuito de un Jazz Bass: la señal de las pastillas llega a la patilla 2 de los potes de volumen y de la patilla 1 de ambos potes sale la señal al jack y al pote de tono. El condensador del circuito de tono se conecta a tierra por un lado y al pote por el otro.
Funcionamiento del potenciómetro de tono
El circuito que hemos montado en electrónica tiene un nombre: es un filtro RC (resistencia + condensador). Un circuito de este tipo puede actuar atenuando unas frecuencias y dejando pasar otras. En este caso, concretamente actúa como un filtro pasa bajos (LPF -Low Pass Filter): a partir de un punto, las frecuencias superiores se atenúan y sólo pasan las bajas. Este tipo de circuitos se caracteriza por el punto donde se empiezan a recortar las frecuencias y por la cantidad de frecuencias que se recortan. Como la resistencia que se utiliza es variable (es el potenciómetro), los circuitos de tono pasivos dan bastante juego.
Generalizando, podemos decir que los valores más altos de capacitancia en el condensador proporcionan un punto de corte más bajo, más en la zona grave. O dicho de otra forma, los condensadores con mayor capacitancia recortan más agudos.

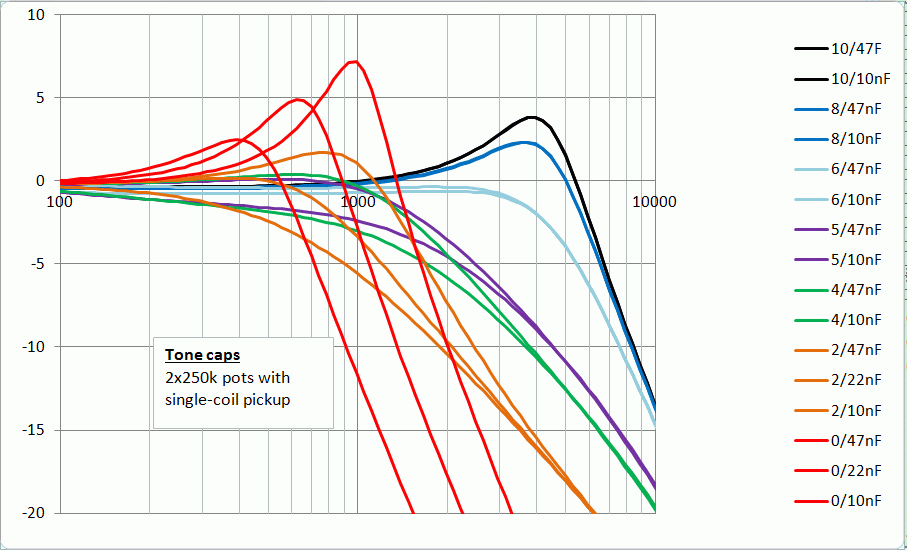

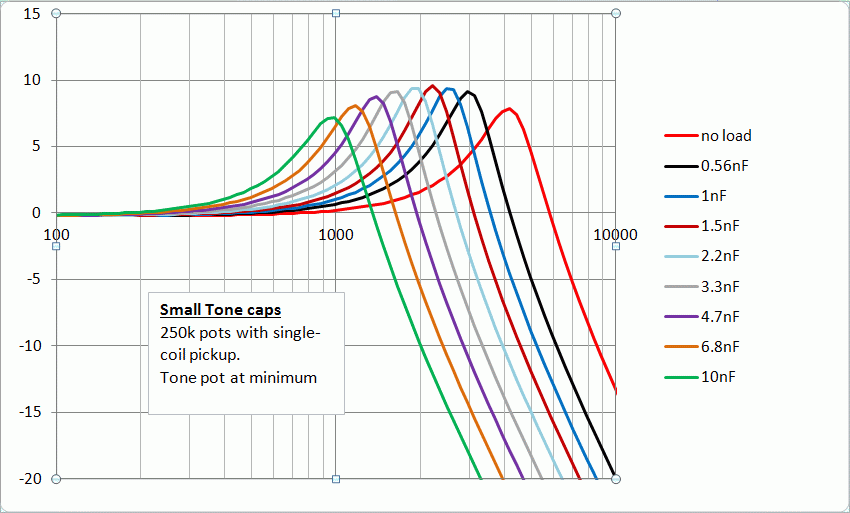

En el siguiente gráfico se muestra la interacción entre los diferentes valores de capacidad y el potenciómetro girado en diferentes posiciones (totalmente abierto -al 10-, al 8… y totalmente cerrado -al 0-).
Vemos que existen muchas posibilidades y rangos de actuación posibles. ES importante destacar que aunque el potenciómetro de tono esté totalmente abierto, al 10, aún así se produce algo de filtrado en las frecuencias más agudas. Esto es más notorio en guitarras, que tienen un espectro más agudo.
Los ejemplos que se han mostrado muestran valores experimentales. En bajos, los valores típicos para condensadores de tono van de los 20nF a los 50 o 60nF; y los valores del potenciómetro suelen variar entre 250 y 500kΩ
Valoración crítica
Al igual que comentábamos en el apartado correspondiente a los circuitos de volumen, hay que ser bastante cautos con lo que nos ofrece el mercado y no caer en misticismos absurdos. Es muy típico que se nos ofrezcan a los músicos condensadores «boutique» como si fuesen a proporcionar mejor tono o nos permitiesen alcanzar el santo grial del sonido «vintage». Dejemos que nuestro oído juzgue y nos dejemos llevar por prejuicios ni modas comerciales.
En este interesante vídeo un guitarrista prueba diferentes condensadores de la misma capacitancia, desde los más sencillos «de lenteja» a los típicos condensadores de «boutique» o «vintage».
Extrapolemos este experimento a un bajo, que tiene un espectro sonoro con menos agudos… y saquemos nuestras conclusiones.
Hola,
antes todo muchas gracias por el articulo.
Tengo una duda/pregunta sobre un bajo que he adquirido hace poco de segunda mano. Se trata de un Telecaster bass con pastilla precision 51 tipo el signature Sting y con control de tono volumen.
El control de tono actúa como tal, es decir sube y baja el tono.
Sin embargo el control de volumen actúa de forma rara, cuando está a «cero» no suena(asta aquí todo normal:-) ), cuando lo subo a «1» tiene exactamente el mismo volumen de la posición «10»,igual de fuerte.
Lo raro es que moviendo el volumen me cambia también el brillo del instrumento, tengo la sensación de que el control del volumen sirve para activar el sonido y después actuar como un segundo control de tono.
A parte este detalle el instrumento funciona perfectamente, sin ruidos y con timbre muy bonito y típico precision 51.
No soy experto en electrónica, me gusta mucho como suena el instrumento pero me gustaría saber si es una situación normal o hay algún fallo.
Gracias de antemano
Pietro
Gracias por tu comentario Pietro. Si del «0» al «1» del potenciómetro ya hace todo el recorrido útil, tiene toda la pinta de que el potenciómetro está estropeado. Si te apañas con el soldador, es una reparación que puedes hacer tú mismo. Si sueles usar a menudo el control de volumen, puedes comprar varios potenciómetros (500k, 250k, lineales o «audio») y experimentar cuál te gusta más.
Es normal que mover el volumen también varíe un poco el tono. Muchos guitarristas ponen un condensador en el pote de volumen para no perder brillo al bajar el volumen. De todas formas, por lo que cuentas, si el pote está mal, el comportamiento no va a ser el correcto.
Estimados, buenas tardes! ante todo gracias por la info prestada.
A mi me pasa que he adquirido de luthier un P51 al que le he cambiado las pastillas por un Seymour Duncan SCPB-1 Telecaster Bass, y habiéndole hecho el apantallado a los huecos con adhesivo de cobre, este sigue metiendo ruido. Noté que bajando el pote de tono (utilizo configuración Vol=10 Tono=3 aprox) ese ruido merma, pero sigue estando presente.
Sé que los single coil son de por sí ruidosos, pero hay alguna forma de poder minimizar al máximo ese ruido? (anularlo sería ideal!) o debo de reveer nuevamente todo el sistema de cableado? porque cuando se le colocó el SD se cambiaron los potes a nuevos, utilizando cable mallado.
Espero que puedan darme una idea de cómo proceder!
Agradezco el espacio!!
Yo tengo un bajo y captaba esos ruidos parásitos que bajan cuando le quitas brillo con el control de tono, lo que hice fue lo siguiente: levante los potenciómetros y el Jack de salida, dejando la cavidad libre, con papel aluminio cubrí toda la cavidad, bien pegado y como era fino, le hice dos capas, también le coloque papel aluminio a la tapa, coloque otra vez los potenciómetros y el Jack de salida, puse la tapa y el ruido parásito casi desapareció, prácticamente no se escucha, el papel aluminio hace de jaula de faradai evitando que las frecuencias parásitas sean captadas, es sencillo de hacer y funciona muy bien, espero que te sirva, saludos…
Tengo un bajo y tenía ese problema, son frecuencias parásitas que capta el circuito y son altas por eso al quitarle agudos se dejan de escuchar pero el sonido no tiene ese brillo que dan los agudos, yo lo solucione de la siguiente manera, quite los potenciómetros y el Jack de salida dejando la cavidad vacía, no es necesario desoldar nada, con papel aluminio cubrí toda la cavidad pegándolo bien y le hice dos capas ya que era un papel fino, también le puse papel aluminio a la tapa del lado de abajo, volví a colocar todo, puse la tapa y los ruidos casi desaparecieron por completo, mejorando mucho el sonido del bajo, ojalá te sirva, saludos..
Hola.
voy a poner la circuiteria completa de un bajo bass precision y quisiera saber en que se veria la diferencia de poner potenciometros de 250k o 500k…y lei una vez la diferencia entre los lineales y los logaritmicos..pero no recuerdo, no recuerdo cual de ellos era que segun movias el potenciometro no hacia nada y derrepente te subia el volumen al llegar al final.
Gracias.
Los lineales son menos progresivos, aunque hay gente que los prefiere. Lo típico es ponerlos logarítmicos.
Bueno, si no me equivoco, en realidad lo que NO es linealmente progresivo es nuestro oído, que percibe de forma logarítmica. Por eso los potenciómetros lineales se sienten menos naturales o no nos parecen lineales. Yo no sé de electrónica, pero quizás para volumen yo escogería audio, y, si acaso, para tonos activos sí que pondría un lineal con anclaje central.
Hola colegas que tal?? Les comento mi caso. Compre un Squier JB de segunda mano. Resulta que los potenciómetros de volumen de micrófonos cuando llegan al máximo del recorrido cambian de volumen y de tono ( el volumen disminuye) cual podría ser el problema? Los potenciómetros dañados ? Corrobore las conección y están bien.
Es vdd igual tengo un ibanez y me pasa lo mismo, subo el volumen y se baja lo pongo a medio y suena, que sera? Una cosa mas para unas pastillas HH de bajo ibanez activo, que potenciometros son mejores los de 250k o 500k? Gracias
Hola. Tal vez interese un aditamento para el bajo. Realza el sonido y aumenta el sustain. Con pastillas tipo jazz bass resulta muy bien. Los únicos insumos para hacerlo son alambre envainado de 0.8 mm cuadrados de sección y un capacitor, de 0.22 microfaradios en mi caso. Dejo el enlace al documento que explica los detalles.
https://vixra.org/pdf/2305.0009v1.pdf
